产品名称：程控型电荷放大器

程控电荷放大器

应用领域：

振动检测领域。比如电机 风机 故障诊断以及 地震检测。

    电荷放大器为模拟信号放大器。专门对电荷、ICP/IEPE、电压、电流4-20mA输出的传感器信号进行放大、高通滤波、低通滤波、抗混滤波、积分功能处理，达到数据采集器要求的模拟信号质量。通过总线技术，可组成庞大的测量系统。

    放大器功能和性能模块化，根据需求自由组合。所有功能操作由计算机程控。操作完成后，自动记忆操作结果。设置完成后，可以脱离计算机使用。

    广泛应用于航空、航天、国防等技术领域以及铁路、桥梁、建筑、车船、机械、石油、化工、冶金、交通等国民经济领域。

  1.  电荷输入范围：±4.5×10⁵pC，电压输入范围：±4.5V。

  2.  ICP输入范围：4～20V，电流输入范围：4～20mA。

  3.  电荷放大倍数：0.01、0.03、0.1、0.3、1、3、10、30、100、300、1000mV/pC。

  4. 电荷转电压传递系数：0.01、0.1、1、10mV/pC。

  5. 放大电路传递系数：1、10V/V。

  6.  校准电路传递系数：1、2、3、10V/V。

  7.  非线性度：±0.1%。

  8.  精度：0.5%。

  9.  输出电压范围：±4.5V。

  10.  噪声（折合到输入端）：10μV有效值。

  11.  带宽：低通滤波0.16Hz～100kHz。

  12.  低通滤波器转折频率：1、2、5、10、20、50、100、200、500、1k、

2.5k、5k、10k、20k、50k、100kHz,衰减速率：-12dB/倍频。

  13.  高通滤波转折频率：直通、1、10、100Hz。

  14.  供电电源:220VAC/0.5A。

  15.  环境温度:-10℃～+45℃。

  16.  通讯接口：USB和RS485标准接口，（单通道只有USB标准接口）。

  17.  外形尺寸:230×160×44mm（1/2/4通道）。440×160×44mm（8通道）

  仪器型号分类及功能表：

仪器选型指南：

  型号定义：型号-通道数-主模块号

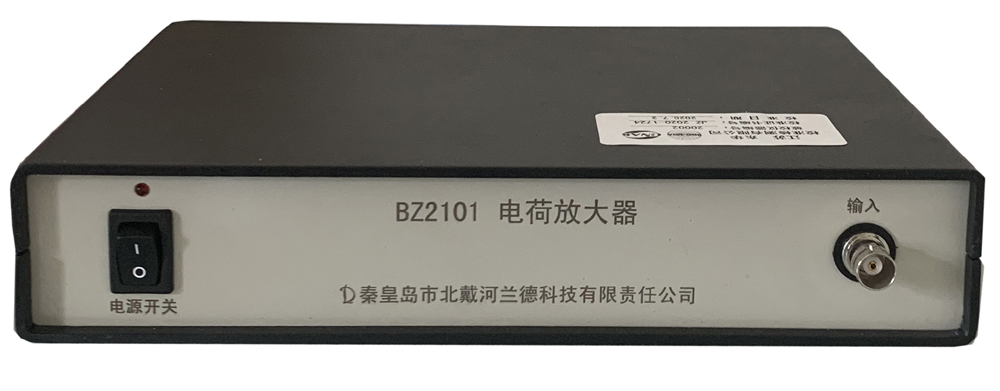

  例1：BZ2101-1-1  单通道电荷放大器。

  例2：BZ2101-4-3  4通道ICP放大器。

  例3：BZ2103-1-1  单通道电荷积分放大器。

  例4：BZ2103-6-5  6通道电荷电压积分放大器。

  例5：BZ2105-2-1  双通道电荷积分滤波放大器。

  例6：BZ2105-8-5  8通道电荷电压积分滤波放大器。
